[변압기]8. 특수 변압기

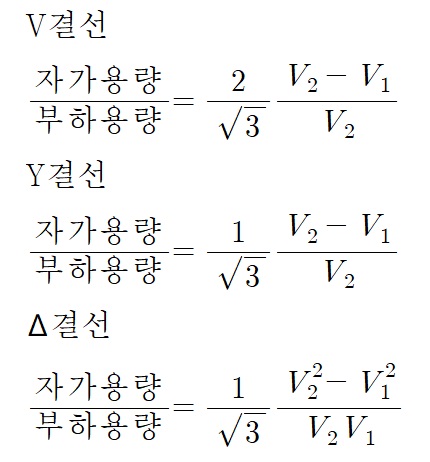

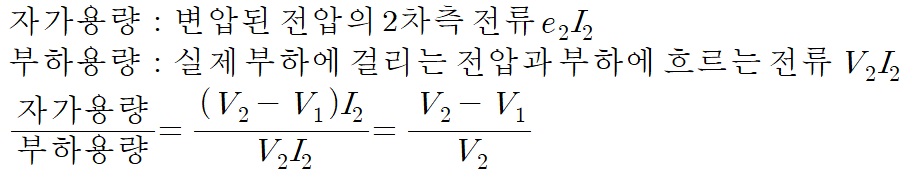

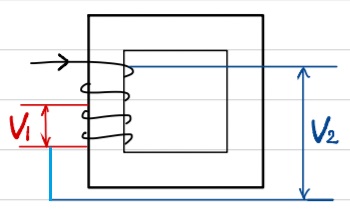

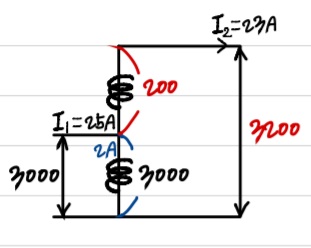

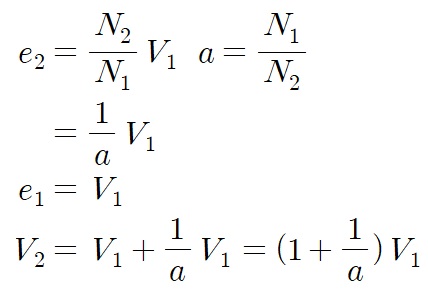

(1) 단권 변압기 : 1차측과 2차측이 전기적으로 연결된 변압기











<특징>

⦁ 단권변압기는 고압 유기를 위해 권선을 많이 감을 필요가 없다.

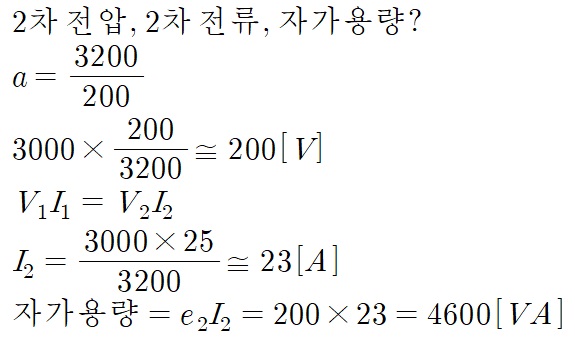

⦁ 3000:3200 단권변압기는 3000:200만 감으면 된다. 따라서 동량이 감소한다.

⦁ 동량이 감소하기 때문에 임피던스가 작고 그로 인해 전압강하와 손실이 적다.

⦁ 임피던스가 작기 때문에 단락 전류가 크다.

⦁ 동량이 적기 때문에 소형, 경량화 할 수 있다.

⦁ 손실이 적기 때문에 효율이 좋다.





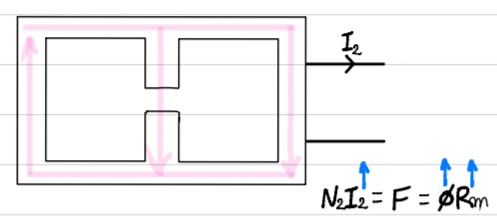

(2) 누설 변압기(누설 자속을 증가시킨 변압기)

⦁ 정전류를 공급하며 정전류 공급이 필요한 용접용 변압기에 사용한다.

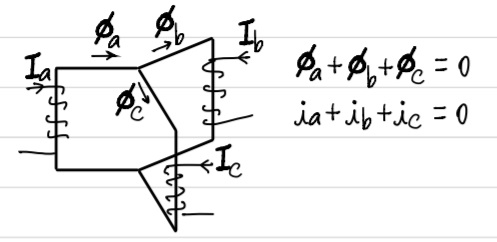

(3) 3상 변압기

<장점>

⦁ 자기저항이 크다

⦁ 소형 경량화 가능

⦁ 철손이 감소, 효율이 좋다



<단점>

⦁ 1상이 고장나면 사용 불가, 예비 발전기로 부적합하다.





(4) 3권선 변압기

<3권선 변압기 사용 이유>

⦁ 발전소나 변전소의 소내 부하용

⦁ 220[V]가 아닌 다른 종류의 전원이 필요할 때

⦁ 3차 권선에 Δ결선을 사용하여 3고조파 제거 가능

⦁ 조상기를 설치(무효전력 공급)

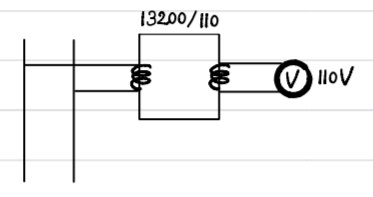

(5) 계기용 변압기(PT)

⦁ 고전압을 저전압으로 변성하여 전압계에 공급한다.

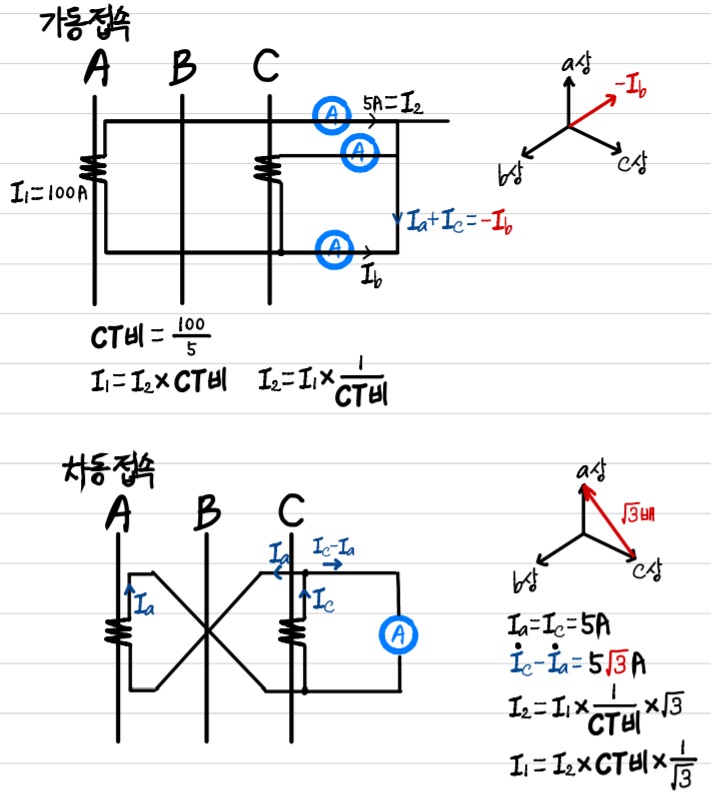

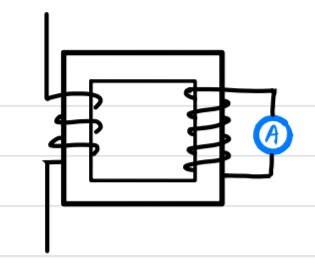

(6) 계기용 변류기(CT)

⦁ 대전류를 소전류로 변성하여 전류계, 과전류 계전기에 공급한다.

※ 변류기 교체 및 점검 시 조치사항

⦁ 제일 먼저 2차측 단락해야 한다.

⦁ 2차측을 개방하면 고전압이 유기된다. : 1차측의 큰 부하전류가 모두 자속을 만드는 여자전류가 되어 2차측 권선에 고전압 유기로 권선의 절연파괴, 즉 소손된다.





(7) 변압기 보호장치

㉠ 전기적인 보호

⦁ 과전류 계전기

⦁ 차동 계전기(비율차동 계전기)



㉡ 기계적인 보호

⦁ 충격압력 계전기

⦁ 방출안전 계전기

⦁ 브흐홀쯔 계전기 : 주탱크와 콘서베이터 사이에 위치해 압력의 변화를 계측
