[유도전동기]1. 유도전동기의 구조, 구성



(1) 고정자

㉠ 철심

㉡ 권선(둥근선, 평각선)





(2) 회전자

㉠ 철심

㉡ 권선

① 농형(다람쥐 쳇바퀴)

 ⦁ 구조가 간단, 튼튼하며 취급이 쉽다.

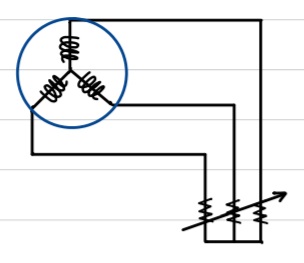

② 권선형(코일)

 ⦁ 성능이 우수, 기동특성이 나쁘다.

 ⦁ 슬립링 : 코일이 꼬이는 것을 방지

 ⦁ 기동저항기(가변저항) : 속도제어에 유리

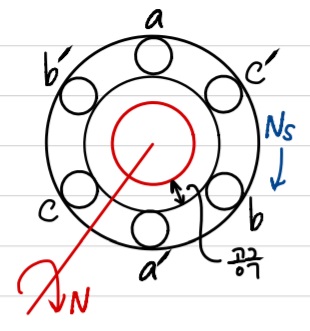

(3) 공극

① 공극이 크다

 ⦁ 구조적으로 안정적

 ⦁ 자기저항이 크다 : 자기저항이 클 때 일정한 자속을 공급하려면 여자전류가 커야한다.

※ 따라서 여자전류(철손전류, 자화전류)중 자화전류로 인해 역률이 나쁘다.



② 공극이 작다

 ⦁ 고정자와 회전자간 거리가 좁으면 좁을수록 불평형에 의한 진동소음이 발생

 ⦁ 누설리액턴스가 크다 → 철손이 증가, 최대출력이 감소
