[변압기]5. 손실과 효율

(1) 손실

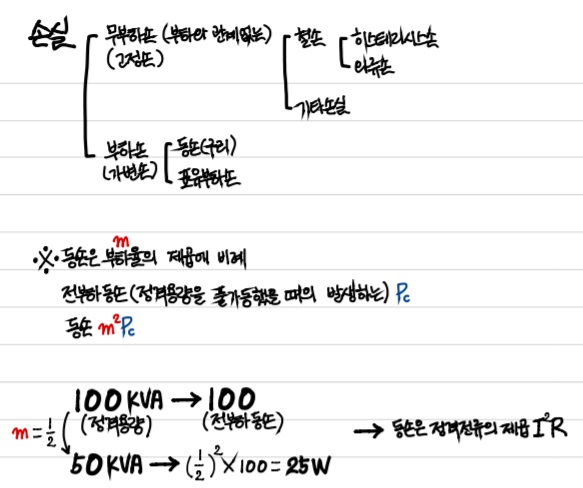

철손의 세분화





(2) 손실 활용

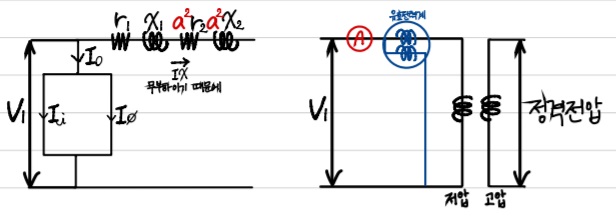

㉠ 무부하 시험

유효전력계에 의해 유효분인 철손을 구할 수 있다.

전류계에 의해 여자전류를 구할 수 있다.

1차측 전압, 여자전류를 알면 여자어드미턴스를 알 수 있다.

∴ 무부하 시험을 통해 철손, 여자전류, 여자어드미턴스를 알 수 있다.

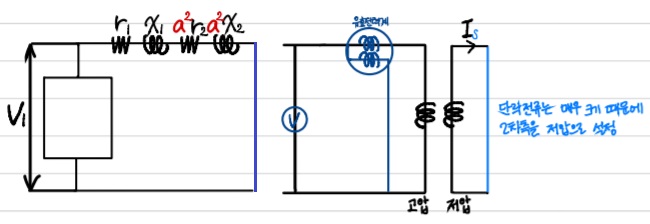

㉡ 단락시험 동손

단락전류가 2차정격과 같게 됐을 때 단락을 했기 때문에 전류가 어드미턴스똑으로도, 2차측으로도 흐른다.

전력계에선 임피던스 권선의 저항(동손), 여자어드미턴스의 저항(철손)을 측정

2차측 단락전류에 비해 1차측 여자어드미턴스 전류는 매우 작다. ∴ 철손을 무시하고 동손으로 생각한다.





그리고 전압계(V1)가 측정하는 건 1차측 전압이며

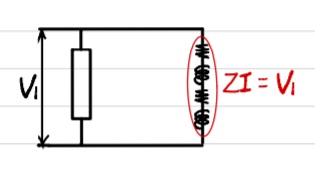

전압계가 지시하는 것을 변압기의 내부임피던스전압, 내부임피던스 전압을 알기 때문에 임피던스도 알 수 있다.



㉢ 추가적으로 저항측정을 하고 이미 알고 있는 임피던스통해 리액턴스를 구할 수 있다

위 세가지 시험(무부하 시험, 단락시험, 저항측정시험)을 통해 변압기 등가회로를 그려낼 수 있다.





(3) 효율(정격- 2차측(출력)을 이용해)

⦁ 최대효율조건(무부하손과 부하손이 같을 때)



※경부하시(부하가 적을 때) 부하울이 적고 그로인해 동손이 적기 때문에 철손을 작게해서 운전하여 효율을 높일 수 있다.

※ 부하율 = 운전용량/변압기정격?용량
