[변압기]4. 전압변동률

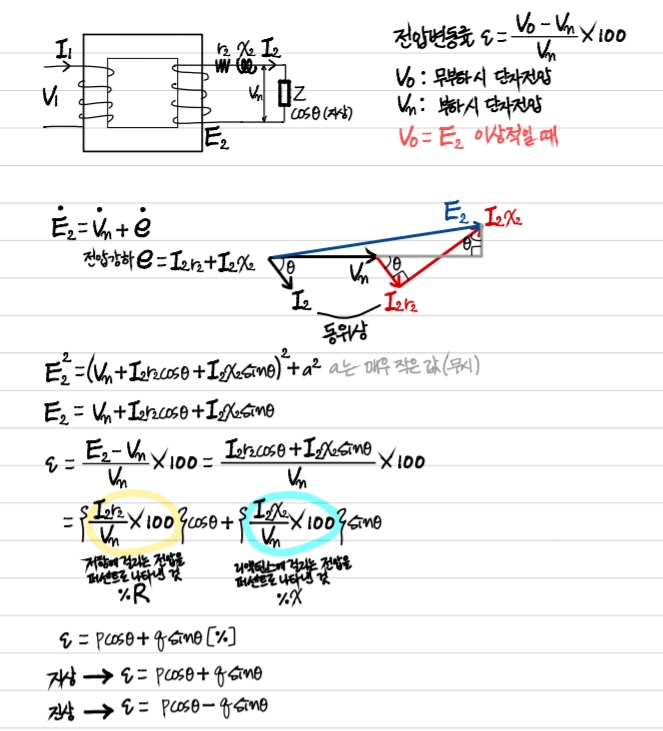

(1) 전압변동률(기준은 2차측)



※ 부하가 지상일 때 진상일 때 전압변동률(역률이 1일 때)





(2) 최대전압변동률





(3) 변압기 정격(명판에 명시)

정격용량(피상전력[VA])은 2차 정격전압 × 2차 정격전류



2차 정격전압은 정격용량하에서 2차측 단자전압

2차 정격전류은 정격용량하에서 2차측 전류

※

1차측 : 전력 공급측

2차측 : 부하가 연결, 정격은 2차측 기준
