[직류기]6. 직류발전기의 종류, 종류별 특성

(1) 타여자 발전기

⦁ 회로

⦁ 무부하 특성곡선

⦁ 외부 특성곡선



특징

- 잔류자속이 없어도 된다.

- 역회전 운전이 가능

- 정전압 공급



용도

- 시험용 직류전원

- 직류 전동기 전원용

- 교류 발전기 여자(계자)전원





(2) 자여자 발전기

㉠ 분권

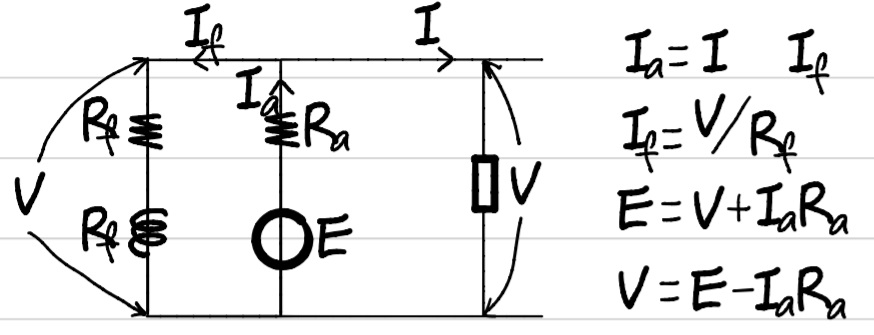

⦁ 회로

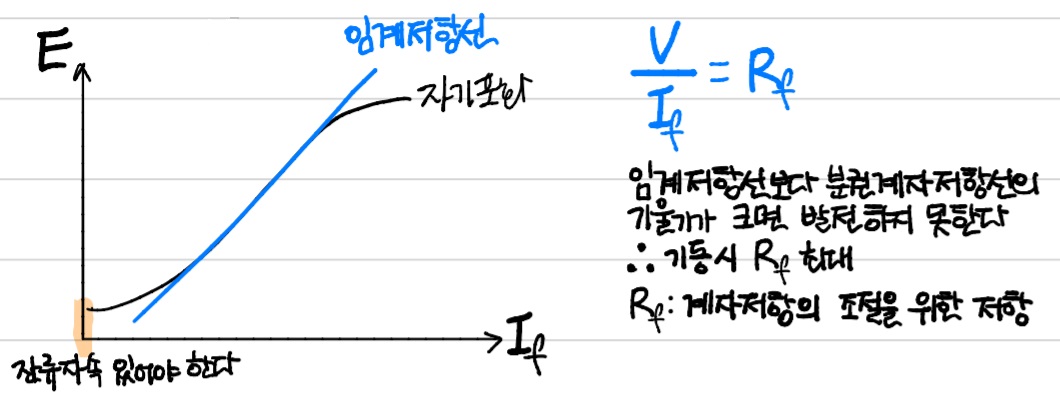

⦁ 무부하 특성곡선

- 잔류자속이 있어야 한다.(전압 확립 조건)

- 역회전 : 전류의 방향이 반대가 되면 기존의 자속 방향과 반대, 기전력이 유기되지 않기 때문에 역회전 운전 불가

- 분권계자저항이 임계저항선보다 작아야 한다.

- 임계저항선보다 분권계자저항이 크면 발전하지 못한다.

- 기동 시 분권계자저항이 최대 (분권계자저항 : 계자저항조절을 위한 저항)





⦁ 외부 특성곡선



㉡ 직권

⦁ 회로

⦁ 무부하 특성곡선

무부하 시 전압확립 X



⦁ 외부 특성곡선

- 잔류자기가 존재해야 한다

- 역회전 운전 금지



㉢ 복권(내분권, 외분권)

⦁ 회로(내분권 - 분권계자가 회로내에 있다.)



⦁ 회로(외분권 - 분권계자가 회로 외부에 있다.)

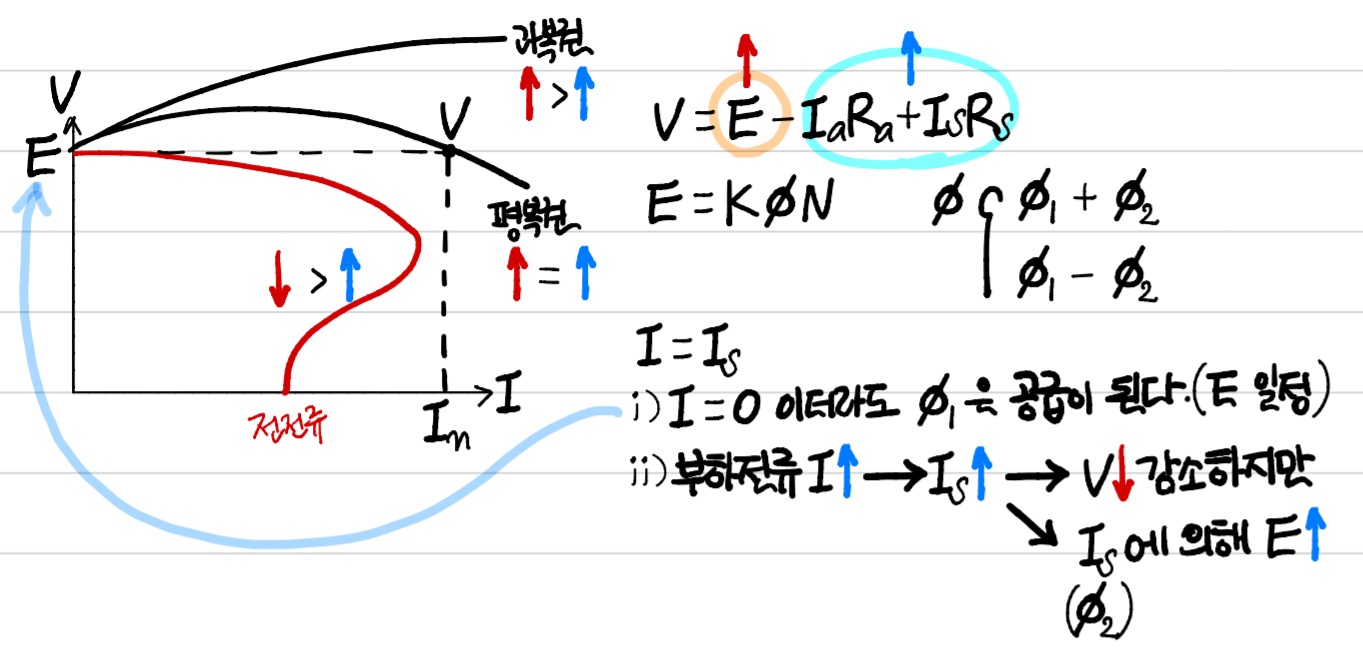

⦁ 외부 특성곡선

- 과복권 : 전압강하 보상용 전원

- 평복권 : 직류 전원 및 여자기(계자) 전원

- 차동복권 : 용접용 발전기



※ 복권발전기를

⦁ 직권발전기로 사용하려면 분권계자를 개방시키고

⦁ 분권발전기로 사용하려면 직권계자를 단락시킨다.
