[직류기]4. 전기자 반작용

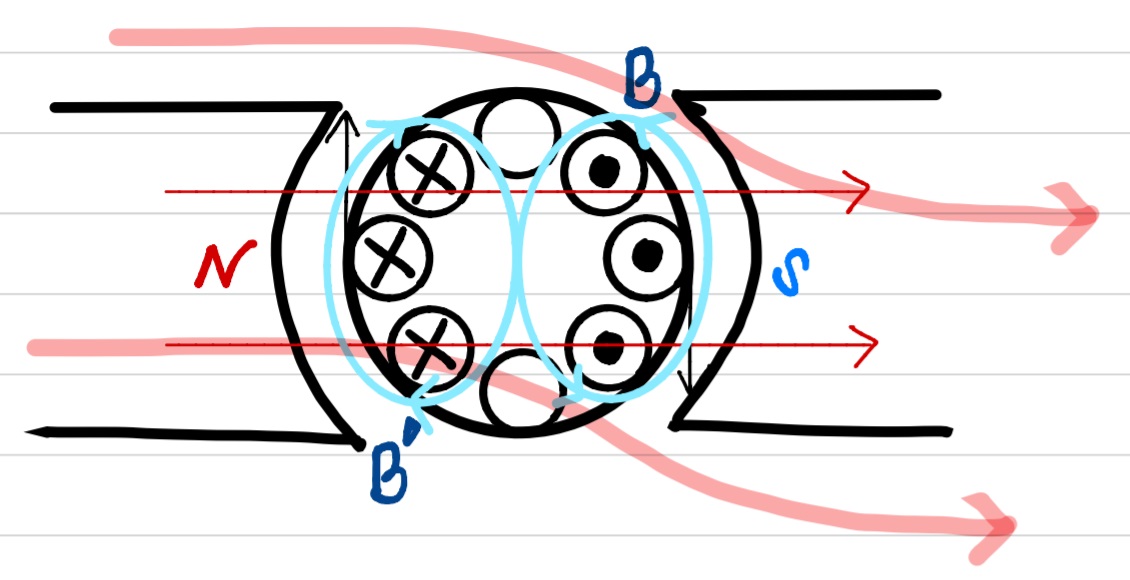

전기자 반작용 : 계자에서 나온 주자속에 의해 유기된 기전력, 그 기전력의 전류에 의한 자속이 주자속에 영향을 주는 현상.



영향

(1) 주자속이 감소 유기기전력이 감소

주자속 감속



(2) 중성축 이동(발전기는 회전방향, 전동기는 회전반대방향)

중성축 이동

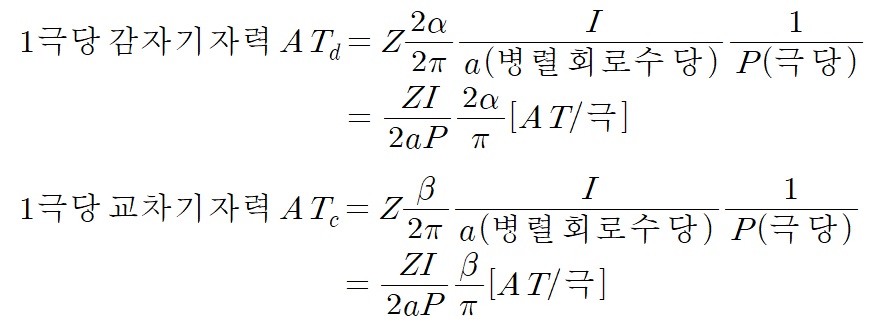

⦁ 감자 작용 : 전기자 기자력이 계자 기자력에 반대방향으로 작용하여 주자속이 감소하는 현상

⦁ 교차자화 작용 : 전기자 기자력이 계자 기자력에 수직방향으로 작용하여 자속분포가 일그러지는 현상

⦁ 기자력 F=NI



(3) 브러시에 불꽃이 발생, 정류불량 발생

※ 방지대책

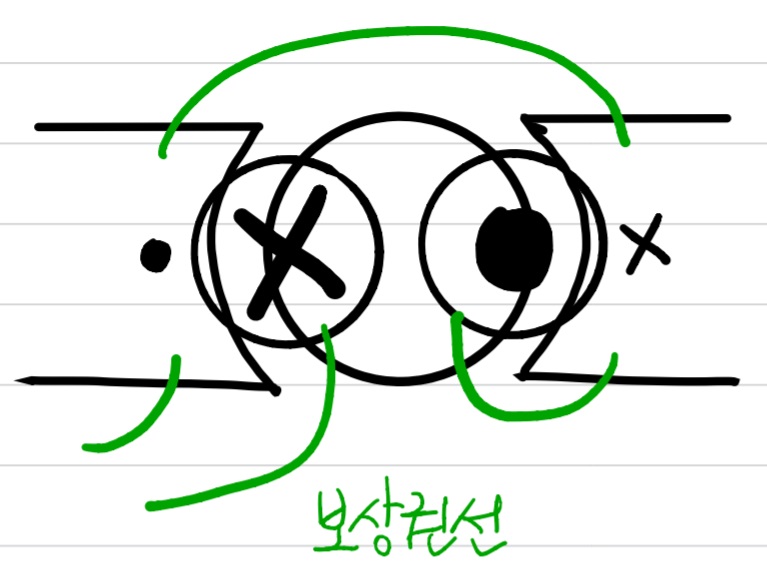

⦁ 보상권선을 설치(전기자 권선과 직렬로, 극성을 반대로 설치)

⦁ 브러시에 전기전 중성축을 이동

⦁ 보극설치(N, S극 설치) 전기자 반작용 대책보다는 양호한 정류를 위해
