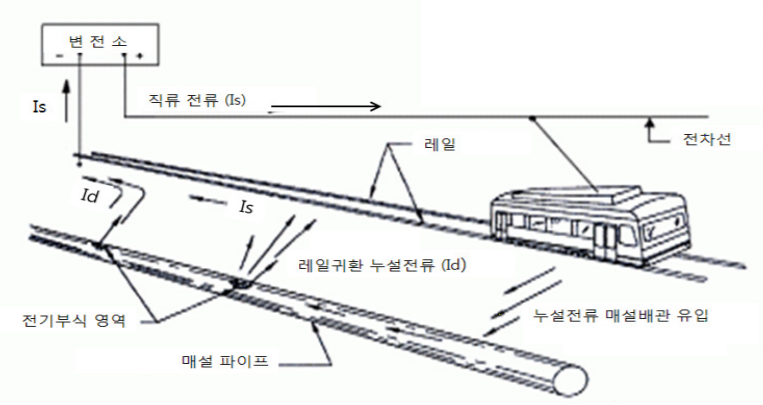

◈ 전기철도의 전식(전기적인 부식) : 전차선의 전류가 레일의 접속 부분의 저항이 커서 레일을 통해 돌아가지 못하고 대지로 누설되어 그 부근의 수도관이나 가스관 등의 지중관을 통해 흐르다 지중관에서 다시 유출하는 하게 된다. 그 때 유출하는 부분에 생기는 전기적인 부식.
▲ 전식 방지 대책
(1) 전차선측 대책
㉮ 귀선의 저항을 작게 한다.
⦁ 레일 본드 : 레일과 레일사이의 접속(저항을 감소시킨다.)
⦁ 크로스 본드 : 좌, 우측 레일의 전압 분포를 균일하게 연결
㉯ 레일의 절연을 증가한다. ☞ 레일과 대지간 절연
㉰ 변전소 간격을 좁힌다.
☞ 누설 전류 감소, 전압강하 감소, 전력손실 감소
☞ 변전소 수가 증가하면 설비비가 증가하는 단점도 존재
(2) 지중관로측 대책
㉮ 선택 배류법 : 귀선과 등전위의 전류만 흘려보낸다.
㉯ 강제 배류법 : 누설되는 전류와 같은 크기의 전류를 반대로 흘려 누설 전류를 상쇄시킨다.
㉰ 매설관을 대지와 절연한다.
㉱ 매설관에 누설전류가 흐르지 못하게 매설관 위에 저전위 금속을 매설한다.
