(1) 단상, 3상 공통
① 1, 2차 권선이 분리

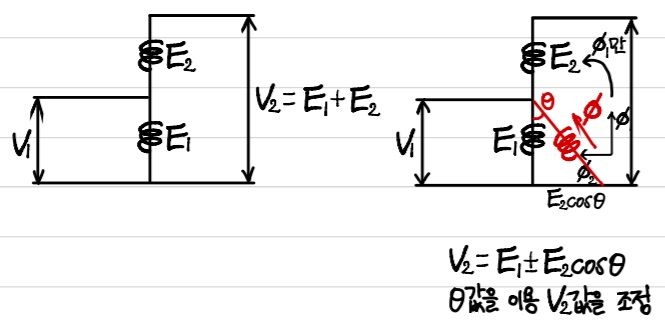

② θ값으로 2차 전압을 조정
③ 전압 조정이 쉽다.
(2) 단상 유도 전압 조정기
① 단상 → 교번자계 이용.
② 위상차가 없다.
③ Φ₂가 존재, Φ₂에 의해 전압강하가 발생하기 때문에 Φ₂와 반대로 단락코일이 필요하다. 코일을 추가해서 Φ₂에 의한 전압강하 보상한다.
(3) 3상 유도 전압 조정기
① 3상 회전자계 이용
② 위상 차 존재.
③ 단락코일이 필요하지 않다.
