[유도전동기]9. 유도전동기의 속도 제어, 제동법

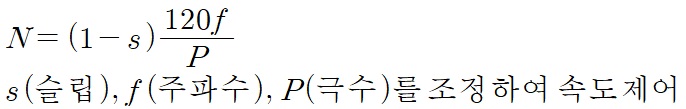

(1) 속도 제어



㉠ 농형

① 전압 제어(s 제어)

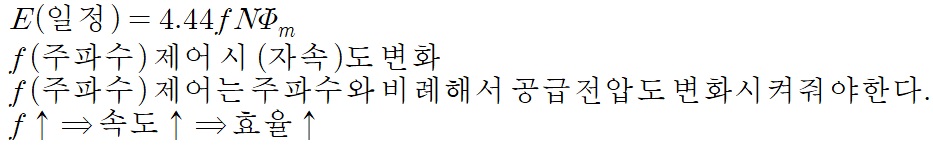

② 주파수 제어 : 선박용 전동기나 실공장에서 사용



③ 극수 제어

⦁ 효율이 좋고 단계적으로 속도 제어가 된다.



㉡ 권선형

① 비례추이(2차 저항법)

효율이 나쁘고 제어범위가 좁다.

속도제어가 용이하다.

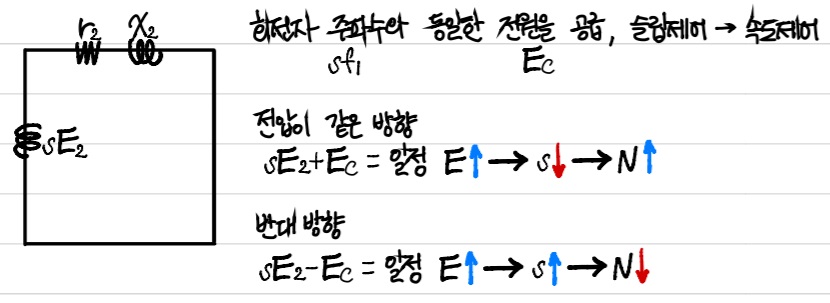

② 2차 여자법

Ec의 전압을 만들어주는 방법

정류자전동기, 정류자형주파수변환기, 동기변류기

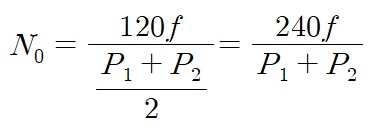

③ 종속법

⦁ 직렬 종속법

⦁ 직렬 차동 종속법

⦁ 병렬 종속법





(2) 역회전 조건 : 3상의 임의의 두 선을 바꾼다.





(3) 제동법

㉠ 발전제동 : 전원을 끊고 관성에 의해서 전동기가 회전하며 발전기로 전환, 발전기에서 발전된 전력을 열로서 소모

㉡ 회생제동 : 발전제동과 같은 방법으로 발전된 전력을 전원으로 충전

㉢ 역상제동 : 회전방향과 역토크를 주어서 급정지시키는 방법
