[동기기]7. 발전기의 병렬운전

<병렬운전 조건>

① 유기기전력의 크기가 같을 것

유기기전력의 크기가 다른 이유는 계자 자속이 다르기 때문이며

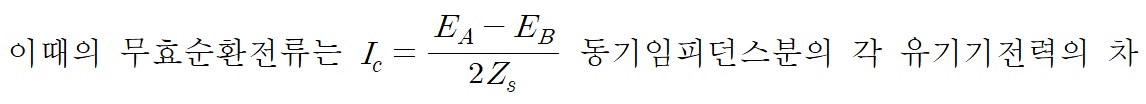

유기기전력의 크기가 다르면 발전기간 전위차가 생겨 무효순환전류가 흐른다.

무효분인 무효순환전류가 흐르면서 전위가 높은 발전기 전류의 무효분 증가하는 형태고 전위가 낮은 발전기쪽으로 순환전류가 흐르며 발전기의 전류에서 나오는 무효분을 반대로 상쇄시킨다. 따라서 전위가 높은 곳의 역률은 저하되고 전위가 낮은 곳의 역률은 상승한다.





② 유기기전력의 위상이 같을 것

위상이 다른 이유는 원동기(터빈)의 출력이 변화

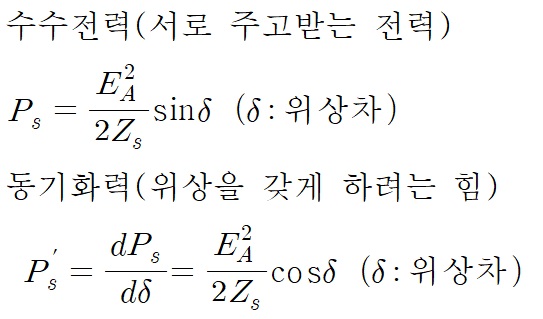

다른 위상을 같게 하기 위해 동기화 전류(유효순환전류)가 흐른다.





③ 유기기전력의 주파수가 같을 것

회전수가 다르기 때문에 주파수가 다르며 주파수가 다르면 동기화 전류가 흐른다.

또한 난조가 발생하며 제동권선을 설치해서 개선한다.





④ 유기기전력의 파형이 같을 것

고조파에 의한 동손이 증가한다.





⑤ 유기기전력의 상회전 방향이 같을 것



※ 원동기의 병렬운전 조건

① 균일한 각속도를 가져야 한다.

② 적당한 속도변동률을 가져야 한다.
