[동기기]5. 동기임피던스와 %Z

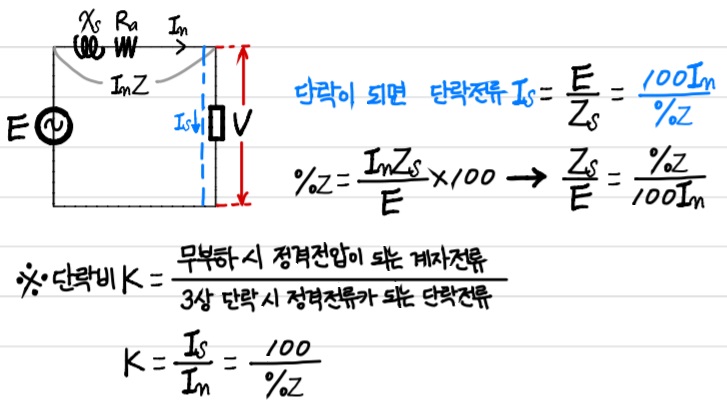

⦁ 퍼센트 임피던스





⦁ 단락비





"단락비가 크다"는 의미

1. 퍼센트 임피던스가 작다. → 2. 동기 임피던스가 작다. → 3. 전기자반작용 리액턴스가 작다.

동기 임피던스가 작으니 4. 전압강하도 작다. → 5. 전압변동률도 작다.

전압변동률이 작으니 6. 계통의 안정도가 좋다.

전기자반작용이 작으려면 7. 주자속이 커야하고, 따라서 8. 계자철심이 커야한다.

또한 전기자 반작용을 줄이려면 계자와 전기자간의 간격9.(공극)이 커야한다.

주자속이 크고(계자철심이 크고), 공극이 크다는 말은 10. 기기가 커지며, 11. 설비비가 고가이다.

또한 계자철심이 크기 때문에 12. 철손이 크고, 13. 효율이 낮다.
