[동기기]4. 동기발전기의 특성



(1) 구성

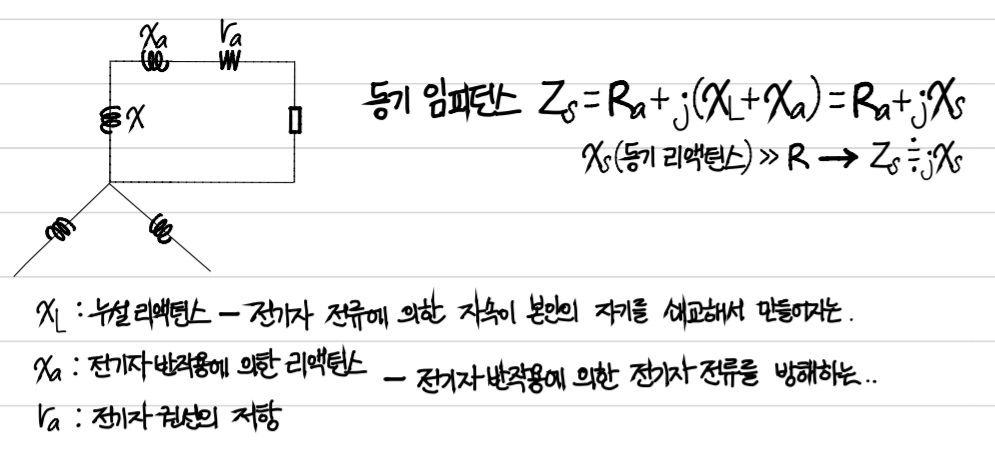

동기(발전기) 임피던스

누설리액턴스, 전기자반작용에 의한 리액턴스, 전기자권선의 저항으로 구성

이 동기 임피던스의 전기자 저항은 각 리액턴스의 합보다 매우 작다.

따라서 동기 임피던스는 각 리액턴스의 합과 거의 같다.





(2) 무부하 포화곡선(부하를 개방하고 계자전류와 유기기전력간의 관계)

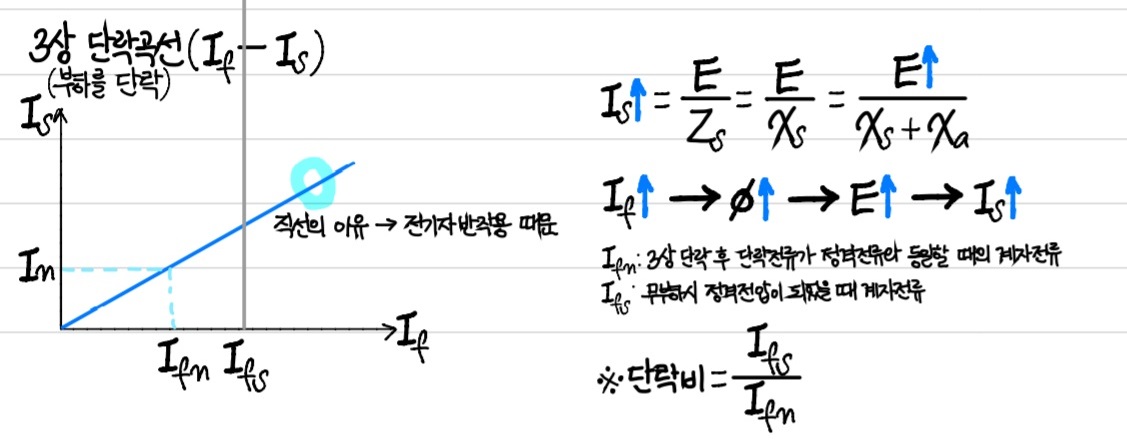

(3) 3상 단락곡선(부하를 단락하고 계자전류와 단락전류?간의 관계)

단락비=(무부하 시 정격전압이 되었을때의 계자전류)/(3상 단락 후 단락전류가 정격전류와 동일할 때의 계자전류)

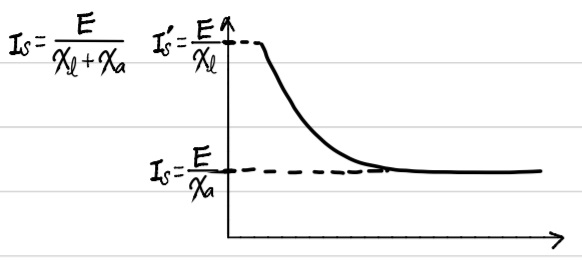

(4) 단락전류의 특성

돌발단락전류(Is), 돌발단락전류를 제한하는 것은 누설리액턴스(xa)
