◆ 저압용 케이블이 아닌 것은?(2013)
△ 사용 전압이 저압인 전로의 전선으로 사용하는 케이블
⦁ 0.6/1[kV] 연피케이블
⦁ 알루미늄피케이블
⦁ 클로로프렌외장케이블
⦁ 비닐외장케이블
⦁ 폴리에틸렌외장케이블
⦁ 미네럴인슈레이션케이블
⦁ 가요성알루미늄피케이블
◆ 기계 기구의 단자와 전선의 접속에 사용되는 재료는?(2013)

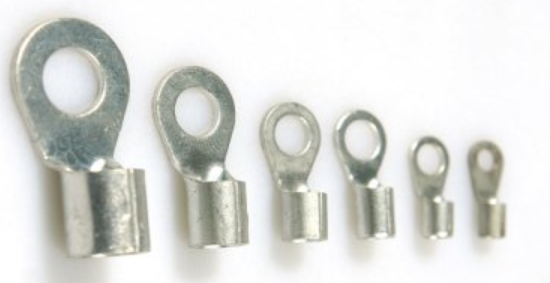

△ 터미널 러그 : 기계 기구의 단자와 전선의 접속
◆ 저압 옥내배선에 사용하는 전선의 굵기를 잘못 사용한 경우는?
△ 저압 옥내배선
⦁ 단면적 1.0 [㎟]이상의 미네럴 인슈레이션케이블
⦁ 단면적 2.5 [㎟]이상의 연동선
⦁ 전광표시장치 또는 제어회로 배선에 단면적 0.75 [㎟]이상의 다심케이블
⦁ 진열장 내의 배선공사에 단면적 0.75 [㎟]이상의 캡타이어케이블
◆ 금속제 케이블 트레이의 종류가 아닌 것은?(2014)
△ 케이블 트레이(케이블을 지지하기 위하여 사용하는 금속제 또는 불연성 재료로 제작된 유닛 또는 유
닛의 집합체 빛 그에 부속하는 부속재 등으로 구성된 견고한 구조물을 말하며 사다리형, 펀칭형, 통
풍 채널형, 바닥밀폐형 기타 이와 유사한 구조물을 포함한다)에 의한 저압 옥내배선은 다음 각 호에
따라 시설하여야 한다.
◆ 케이블 트레이에 사용할 수 없는 케이블은?(2014)
△ 케이블 트레이 공사
⦁ 전선 : 연피 케이블, 알루미늄피 케이블 등 난연성 케이블
◆ 전선관과 박스와의 접속에 사용되는 것은?(2014)
△
⦁ 와이어커넥터 : 전선과 전선을 연결
⦁ 스트레이트 박스 커넥터 : 전선관과 박스의 접속
◆ 케이블의 약호 중 EE의 품명은?(2014)
△
⦁ MI 케이블 : 미네랄 인슈레이션 케이블
⦁ EE 케이블 : 폴리에틸렌절연 폴리에틸렌 시스케이블
⦁ EV 케이블 : 폴리에틸렌절연 비닐 시스케이블
◆ 전선의 약호에서 CVV의 품명은?(2015)
△
⦁ DV : 인입용 비닐절연전선
⦁ CVV : 0.6/1[kV] 비닐절연 비닐시스 제어 케이블
⦁ VV : 0.6/1[kV] 비닐절연 비닐시스 케이블
⦁ VCT : 0.6/1[kV] 비닐절연 비닐 캡타이어 케이블
◆ 다음 각 선의 약호가 맞는 것은?(2015)
ⓐ 인입용 비닐 절연전선
ⓑ 옥외용 비닐 절연전선
ⓒ 450/750[V] 일반용 유연선 단심 비닐 절연전선
ⓓ 비닐절연 네온 전선
ⓔ 450/750[V] 일반용 단심 비닐 절연전선
ⓐ DV, ⓑ OW, ⓒ NF, ⓓ NV, ⓔ NR
◆ 나전선 상호간을 접속하는 경우 인장하중에 대한 내용으로 옳은 것은?(2015)
△ 전선의 접속 : 전선의 세기를 20[%] 이상 감소시키지 아니할 것
◆ 알루미늄 전선 접속 시 가는 전선을 박스 안에서 접속하는데 사용되는 슬리브는?(2016)
△ 종단겹침용 슬리브 : 가는 전선을 박스 안에서 접속하는 데 사용
◆ 전선 접속 시 유의사항이 아닌 것은?(2016)
△ 전선의 접속방법
⦁ 인장 강도를 80[%] 이상 유지할 것
⦁ 전기적 저항을 증가시키지 말 것
⦁ 충분한 절연 내력을 지닐 것
◆ 솔리드 케이블이 아닌 것은?(2017)
△
⦁ 종이 절연케이블(=솔리드 케이블?) : 벨트(지) 케이블, H지 케이블, SL지 케이블
⦁ 유 절연케이블 : OF 케이블, POF 케이블
◆ 강제 전선관에 대한 설명으로 틀린 것은?(2017)
△ 강제 전선관
⦁ 후강 전선관(내경, 짝수), 박강 전선관(홀수, 외경)
⦁ 건식 아연 도금법 : 녹이 스는 것 방지
⦁ 방폭배관(박강)에 사용
◆ 캡타이어 케이블 상호 및 캡타이어 케이블과 박스, 기구와의 접속개소와 지지점간의 거리는 접속개소에서 최대 몇 [m] 이하로 하는 것이 바람직한가?(2018)
△ 캡타이어 케이블의 지지
캡타이어 케이블 상호 및 캡타이어 케이블과 박스, 기구와의 접속개소와 지지점간의 거리는 접속개소에서 0.15[m] 이하로 하는 것이 바람직하지만, 전선이 굵은 경우는 적용하지 않는다.
◆ 옥내에서 전선을 병렬로 사용할 때의 시설방법으로 틀린 것은?(2019)
△ 교류 회로에서 전선을 병렬로 사용하는 경우에는
① 전선의 굵기는 동 50㎟이상 또는 알루미늄 70 ㎟이상이어야 한다.
② 전선은 동일한 도체, 동일한 굵기, 동일한 길이이어야 한다.
③ 병렬로 사용하는 전선은 각각의 퓨즈를 장착하지 않도록 할 것
④ 각 전선에 흐르는 전류는 불평형을 초래하지 않도록 할 것
⑤ 같은 극의 각 전선은 동일한 터미널리그에 완전히 접속할 것
◆ 가교폴리에틸렌(XLPE) 절연물의 최대허용온도[℃]는?(2019)
△ 절연물의 최고 허용 온도
⦁ 폴리에틸렌 : 75[℃]
⦁ 부틸 고무 : 80[℃]
⦁ 가교 폴리에틸렌 : 90[℃]
◆ 전선관 접속재가 아닌 것은?(2019)
△
⦁ 커플링 : 관과 관을 접속하는 데 사용
⦁ 유니온 커플링 : 관을 돌릴 수 없는 경우에 사용하는 것
⦁ 유니버셜 엘보 : 노출 배관 공사에서 관을 직각으로 굽히는 곳에 사용
⦁ 새들 : 관을 조영재면에 부착할 때
